Dostal se mi do ruky tablet Acer Iconia TAB B1, u kterého byl zjevný problém s reproduktorem. Po spuštění jakéhokoliv hudebního souboru byl slyšet pouze velmi slabý zvuk. Tablet spíše chrastil, než hrál. Rozhodnul jsem se tedy sepsat několik stručných rad, které by mohli pomoci k opravě, výměně vadného dílu a nebo prostě jen pro zvídavé, kteří by chtěli vidět, jak tablet vypadá uvnitř.

Demontáž tabletu

Pro demontáž většiny současných tabletů nebudete potřebovat žádné speciální nářadí. Vystačíte si pouze se starou platební kartou nebo jakoukoliv jinou plastovou, ale dostatečně pevnou, kartou a malým křížovým šroubováčkem. Doporučuji nepoužívat pro odklapnutí plastů žádné “tvrdé” nářadí, jako jsou například šroubováky nebo různé kovové násady. Tablet sice za pomocí šroubováku rozeberete také, ale v plastových krytech Vám zůstanou viditelné stopy, může se i stát, že se kryt zdeformuje a při smontování Vám již nebude držet pevně pohromadě.

Postup:

1. Uchopte tablet vodorovně (delší stranou směrem k zemi)
2. Plastovou kartičkou zkuste trochu zatlačit do spáry uprostřed delší strany. Je zde největší vůle proniknout mezi dva plastové kryty. Sílu musíte zvolit přiměřeně. 🙂
3. V případě, že se zadařilo proniknout plastovou kartou do spáry, posunujte se kartou ve spáře směrem k jednomu z rohů. Postupně bude docházet k odcvaknutí krytu.
4. Postupně “obtáhněte” kartou celý tablet. Zvýšenou opatrnost věnujte v oblasti tlačítek a konektorů.

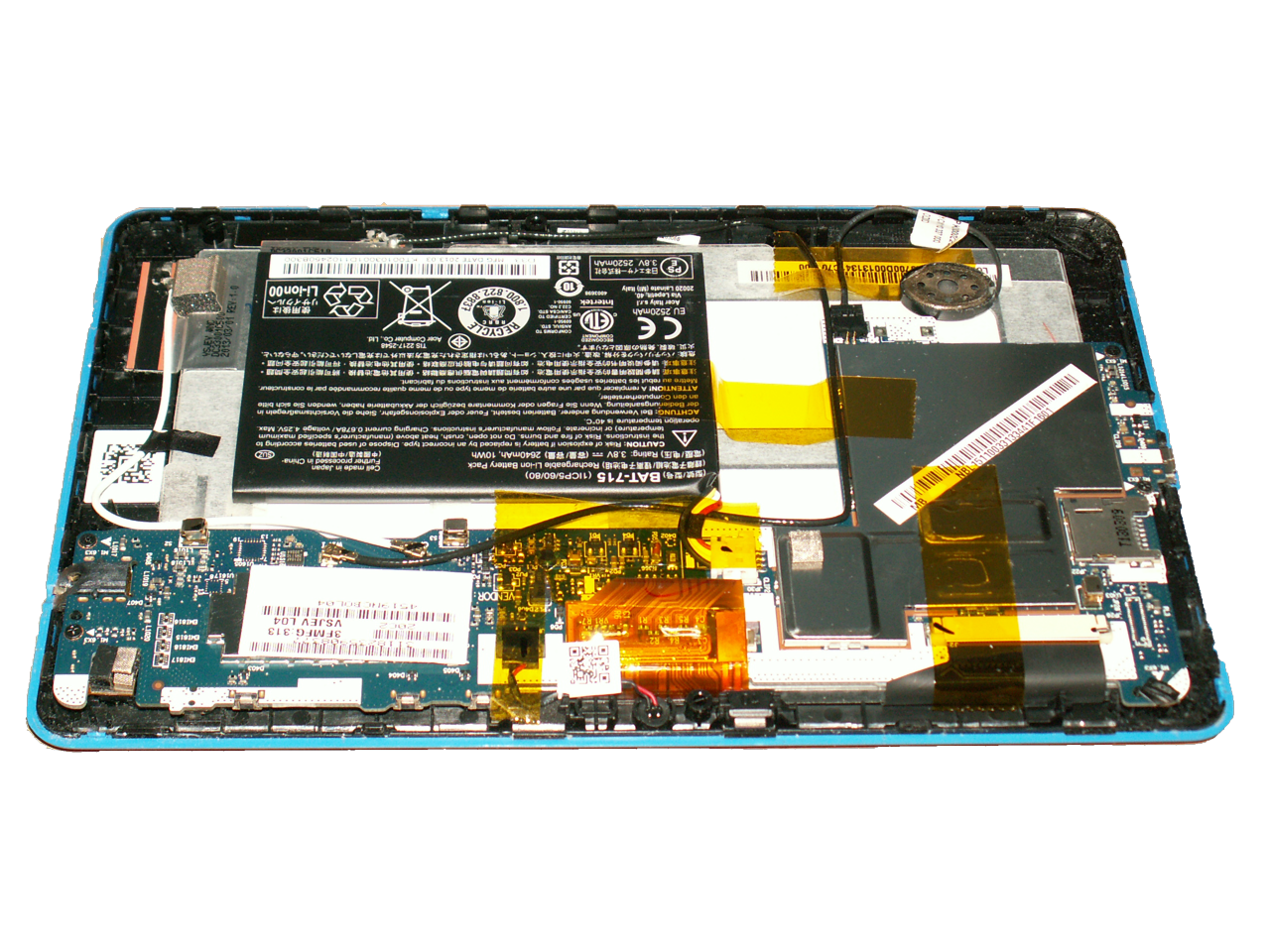

5. Mnou vyměňovaný reproduktor můžete vidět na obrázku v pravé horní části obrázku.

Výměna součástky

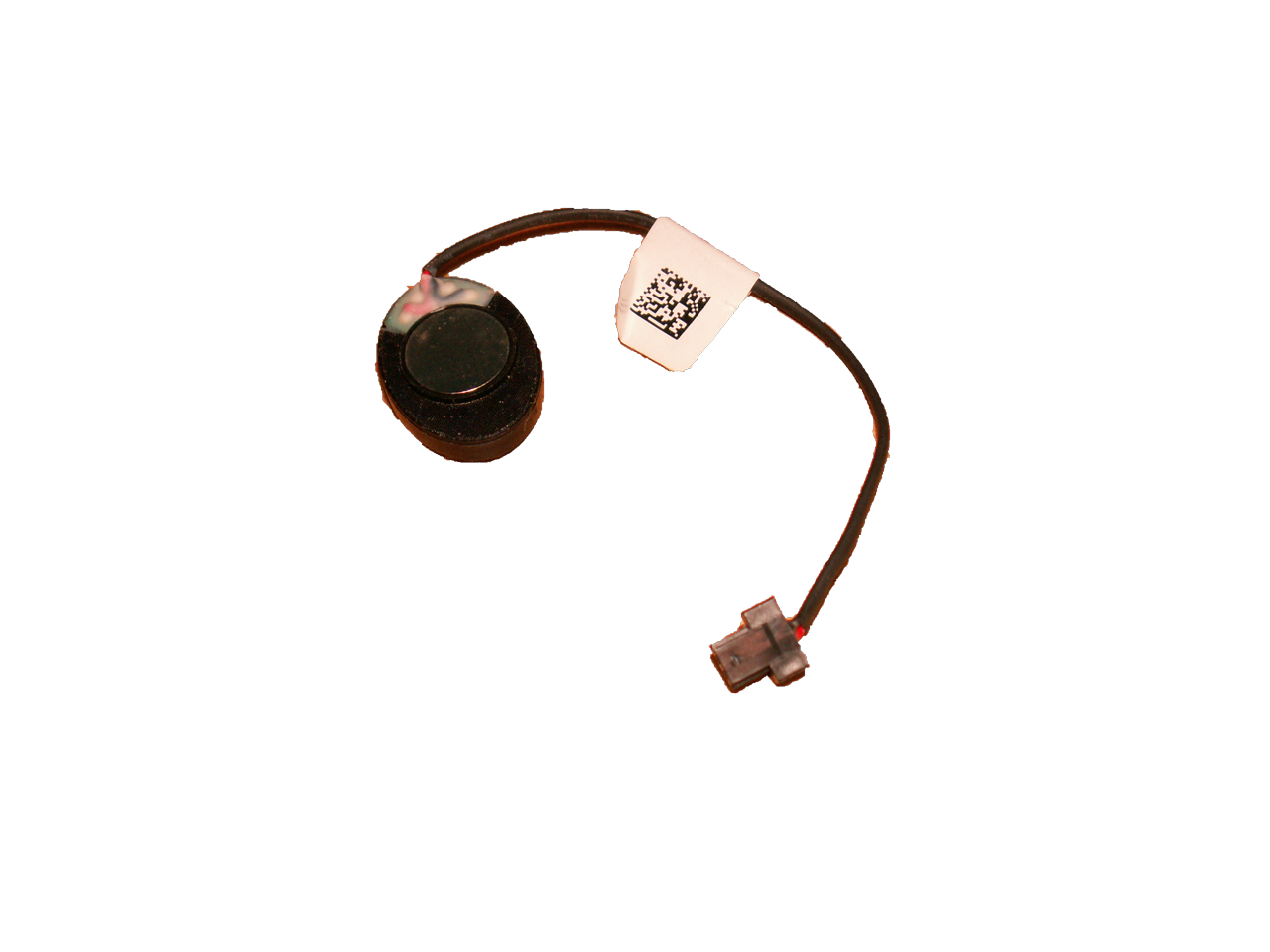

V mém případě se jednalo o problém s reproduktorem. V tomto případě je výměna poměrně snadná. Reproduktor stačí pouze odpojit. Odpojení lze provést bez pomocí nářadí, ale doporučuji zde použít například pinzetu nebo velmi malý šroubováček. Rozhodně neodpojujte konektory taháním za kabely. Pokud jde odpojení hůře, zkuste postupně, za pomocí pinzety nebo šroubováku, posunovat sřídavě levou a pravou stranu konektoru od reproduktoru. V případě tabletu Acer Iconia TAB B1 není reproduktor přišroubován k tělu tabletu. Je tedy možné jej pouze odpojit. U jiných typů tabletu tomu může být jinak. Reproduktory mohou být i na jiných pozicích, v případě stero reproduktorů bude muset demontovat levý i pravý.

V dnešní obrázkovém návodu si ukážeme, jak vyměnit klávesnici v Apple MacBook Air. Narozdíl od klasických notebooků je postup výměny klávesnice u Macbooku trochu zdlouhavější a komplikovanější jednak z hlediska potřebného nářadí a jednak tím, že je původní klávesnice přinýtovaná k šasi MacBooku.

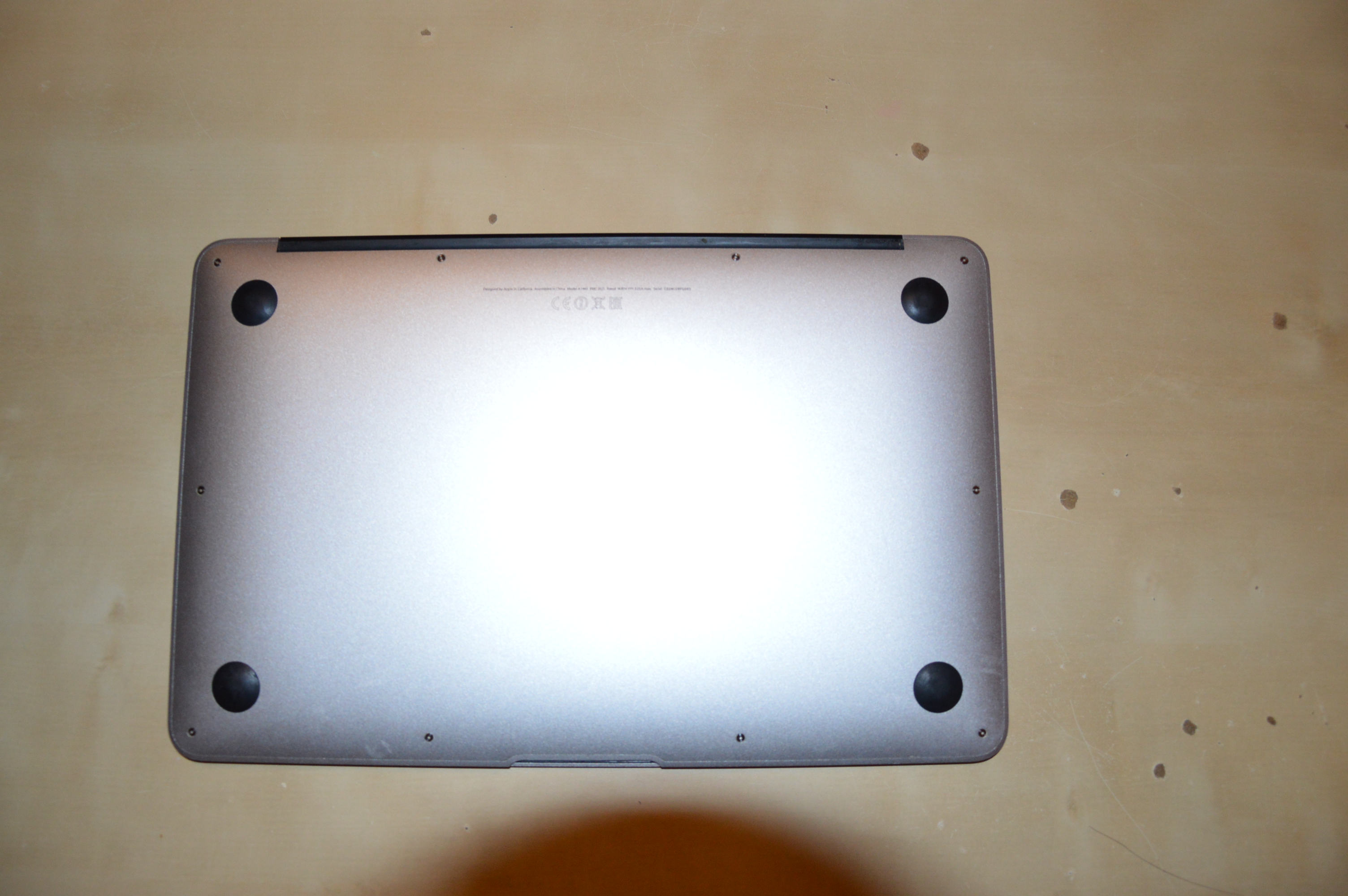

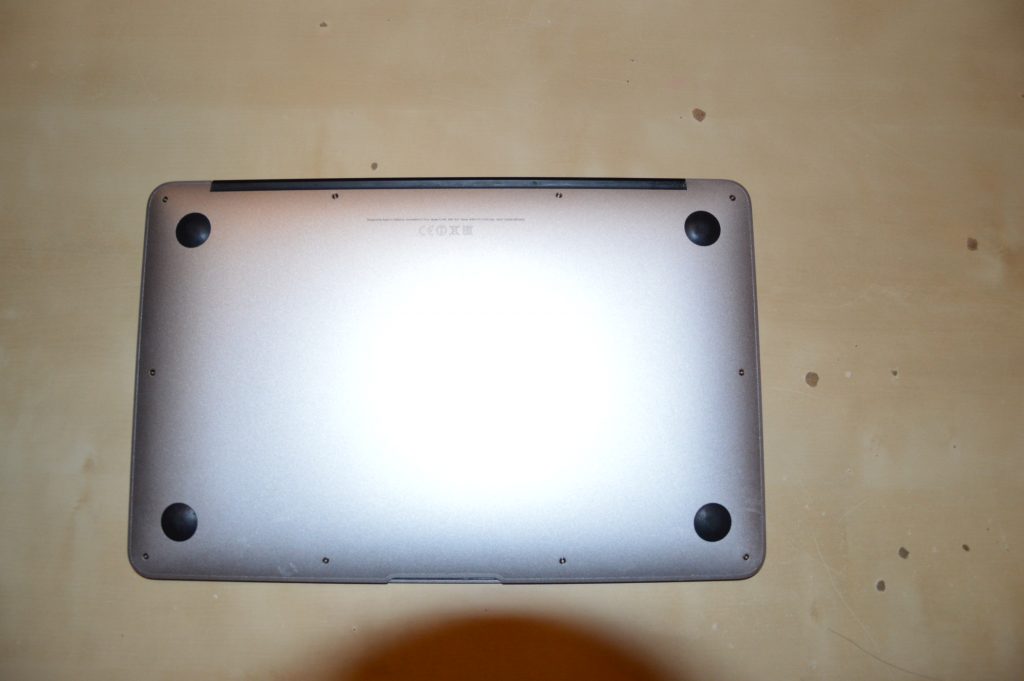

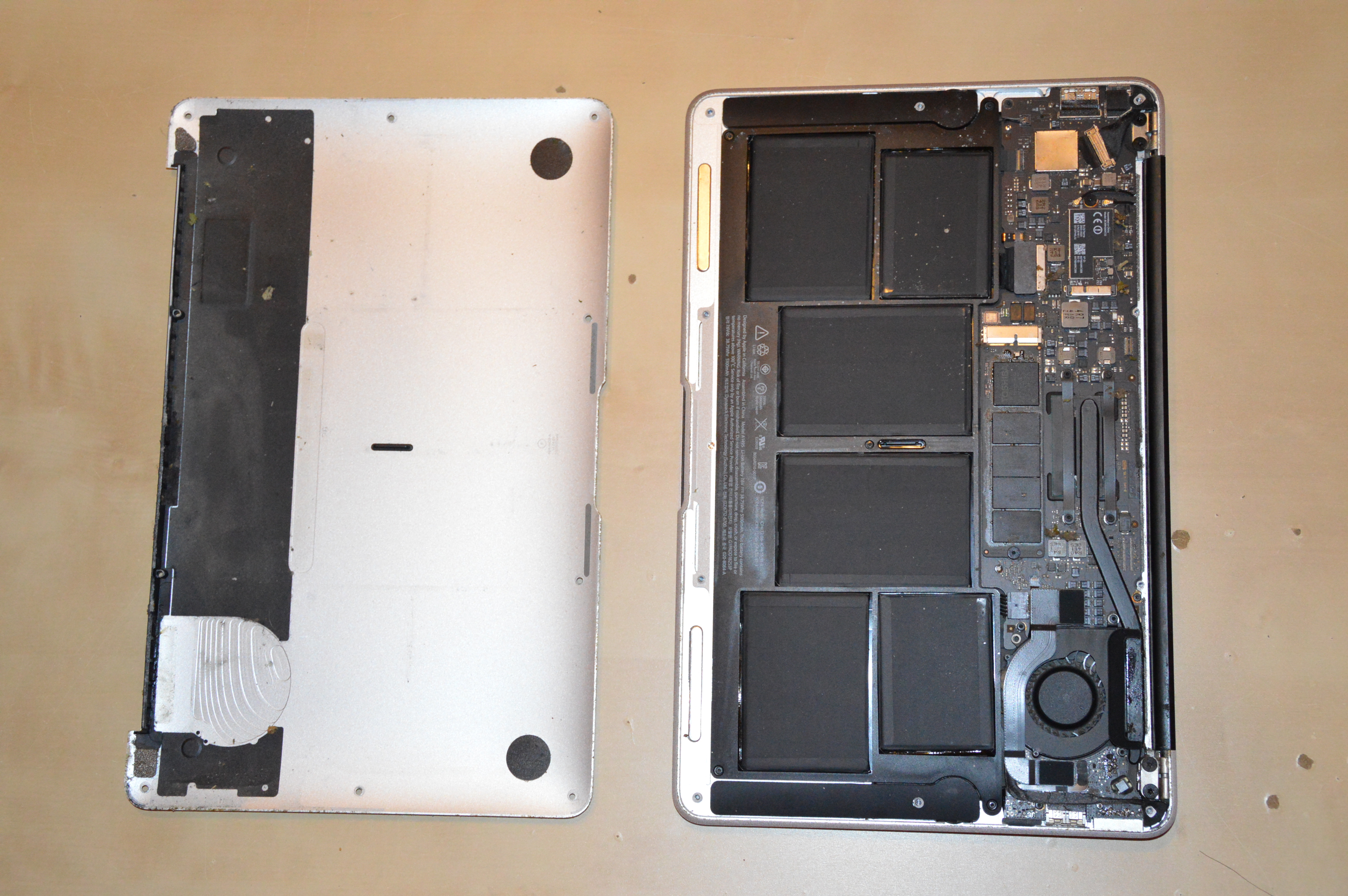

1. V prvním kroku je zapotřebí odšroubovat deset malých torxových šroubků po obvodu MacBooku a sejmout spodní kryt šasi.

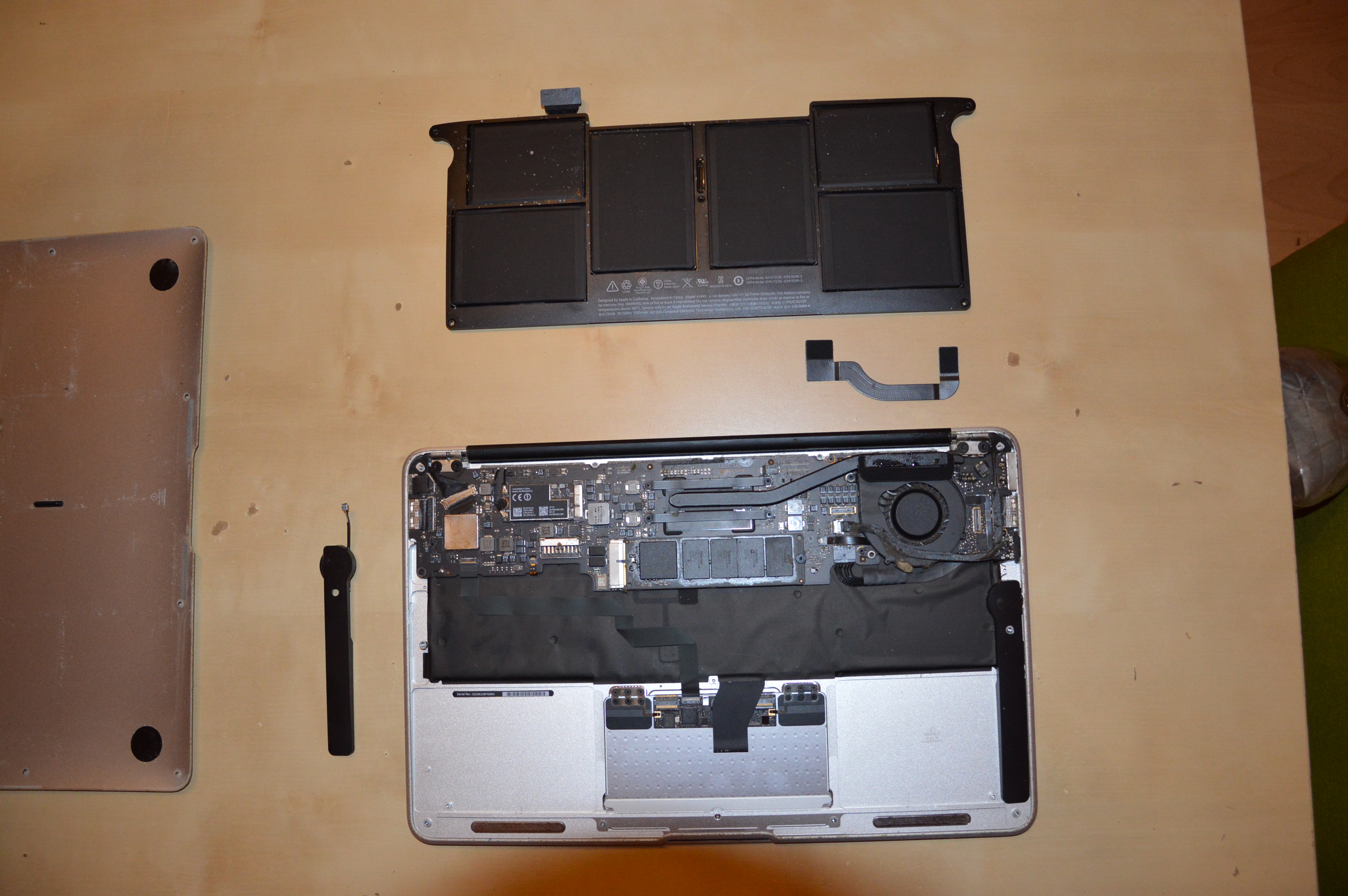

2. V druhém kroku je zapotřebí odpojit a odmontovat baterii, která zabírá téměř 3/4 celého šasi. Před demontáží baterie je zapotřebí baterii odpojit od základní desky

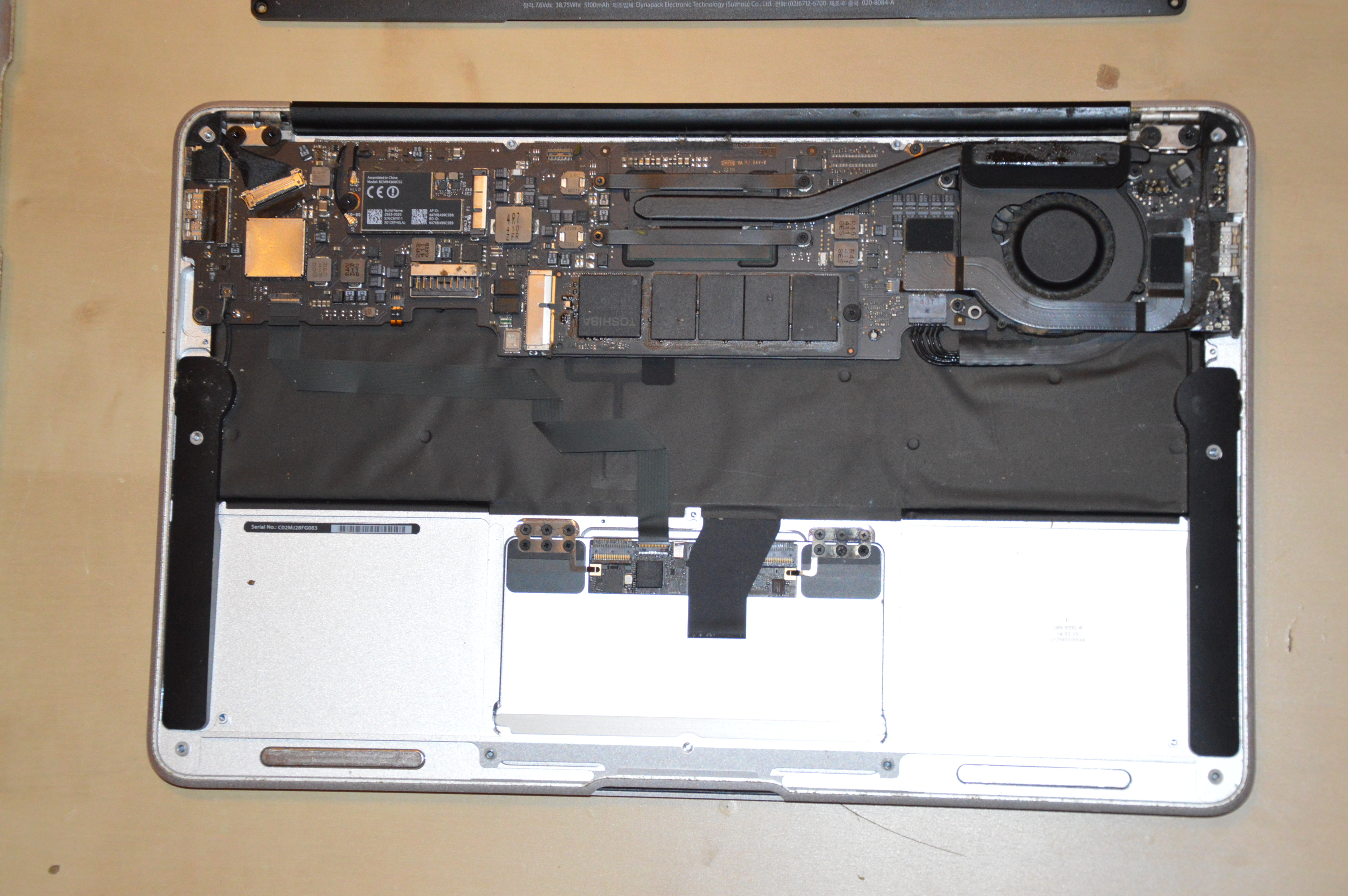

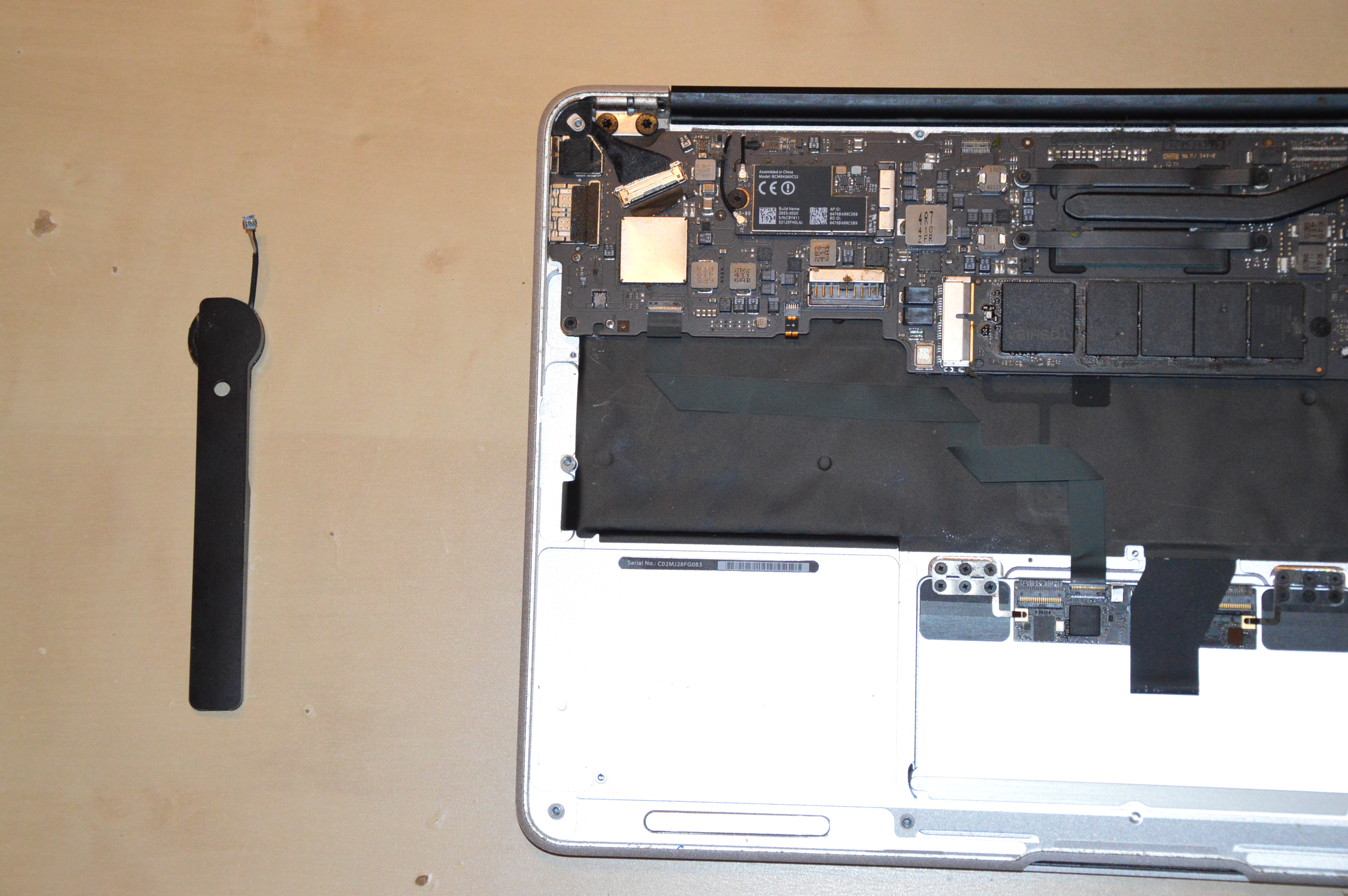

3. Nyní je zapotřebí odmontovat dva postranní reproduktory.

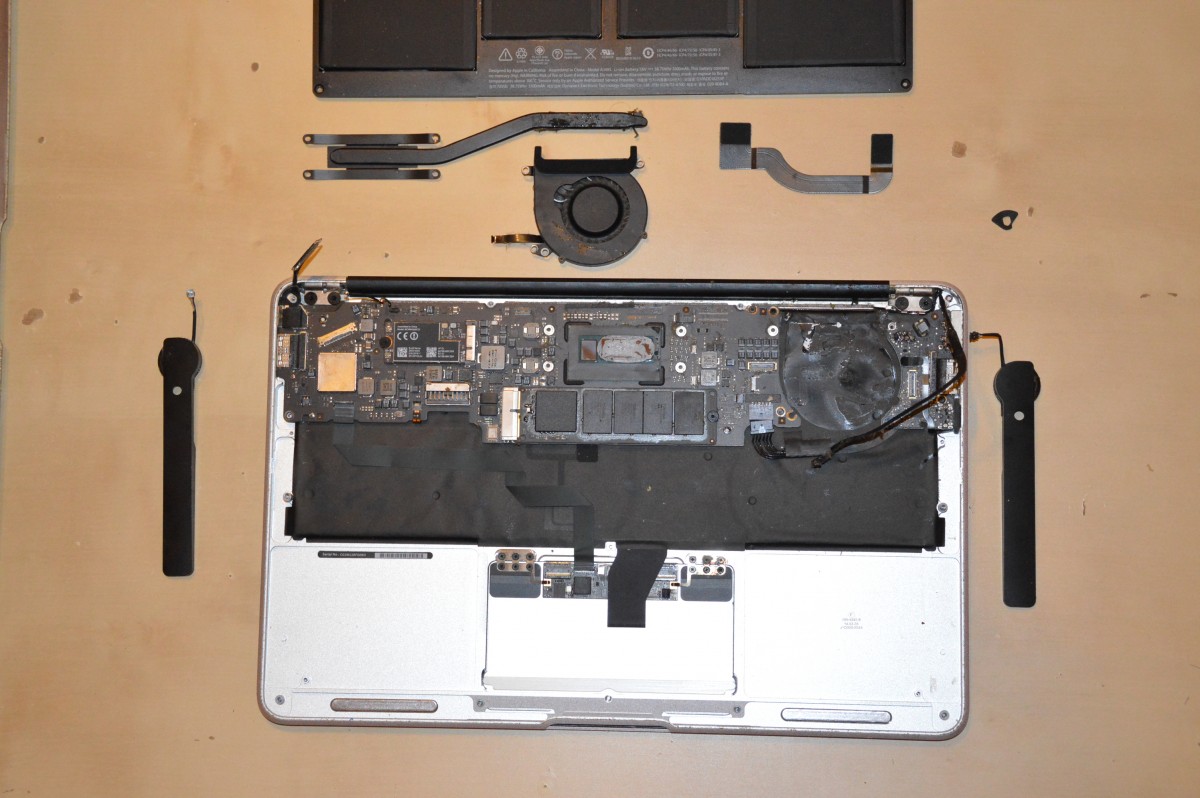

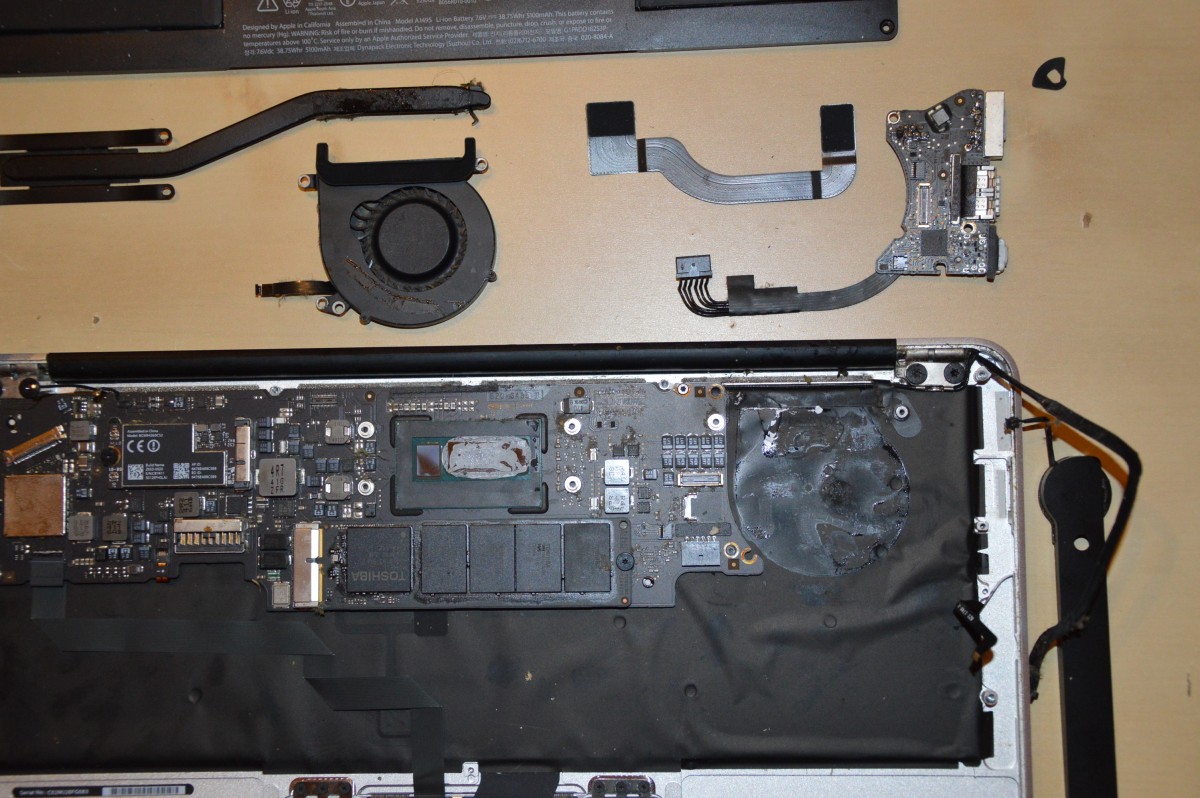

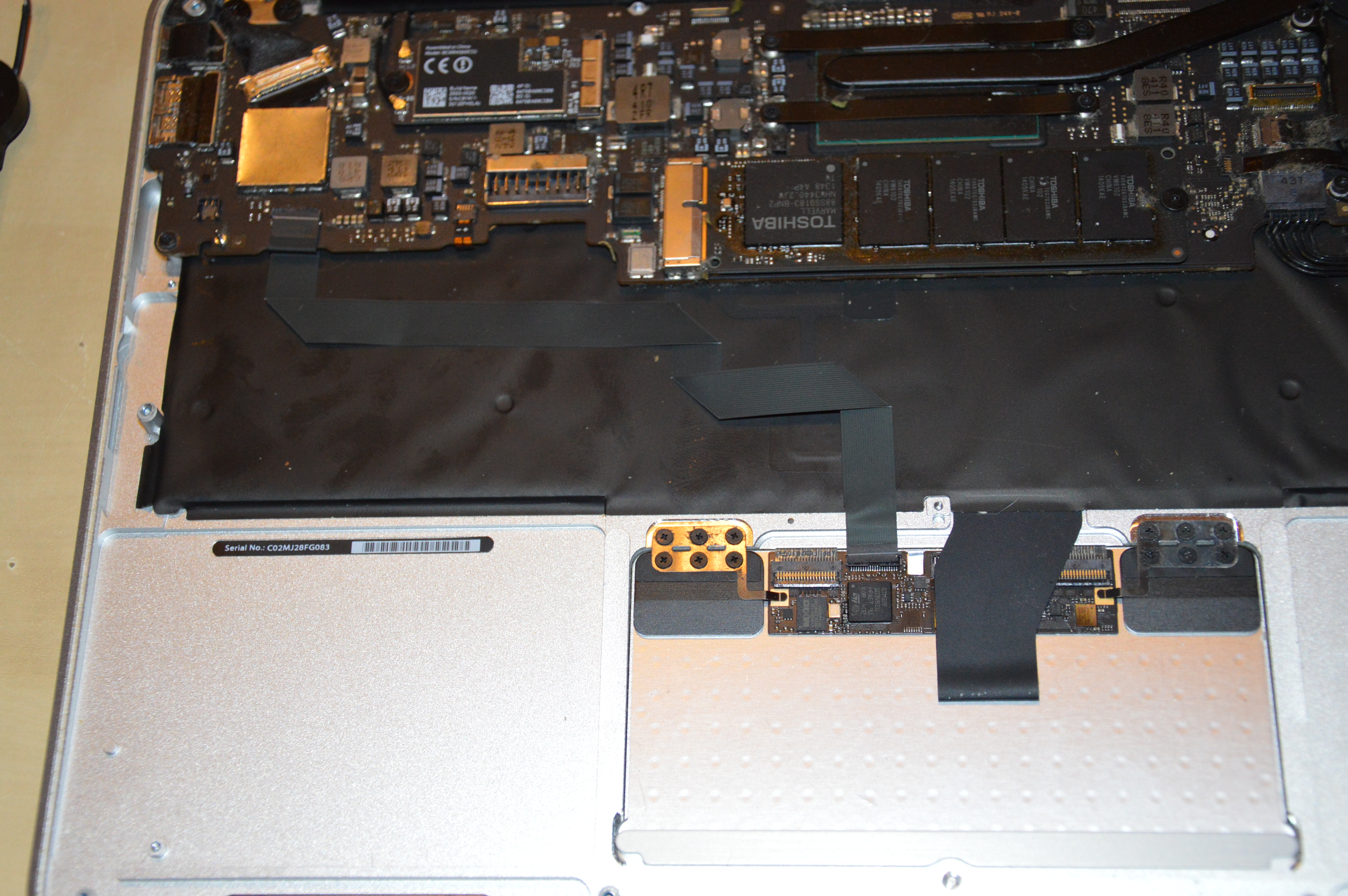

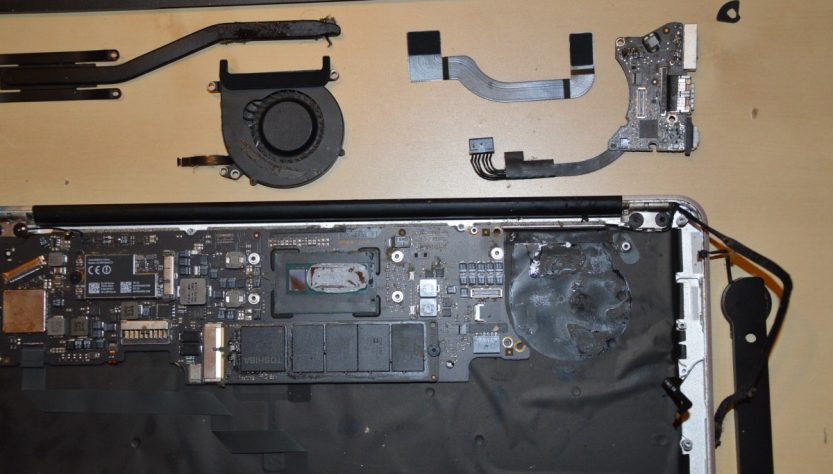

4. Po odpojení a demontáží baterie a reproduktorů máme tu nejjednodušší část za sebou a teď už to bude jen náročnější 🙂 Je zapotřebí odpojit všechny propojovací kabely mezi základní deskou a ostatními komponenty, odšroubovat a odpojit ventilátor a povolit všechny šroubky, které nyní vidíte. Doporučuji si šroubky dávat napřiklad na magnetickou podložku v pořadí a rozmístění, v jakém je z MacBooku demontujete. Ne všechny šroubky jsou stejné, tak abyste poté neřešili, kam který šroubek vlastně patří.

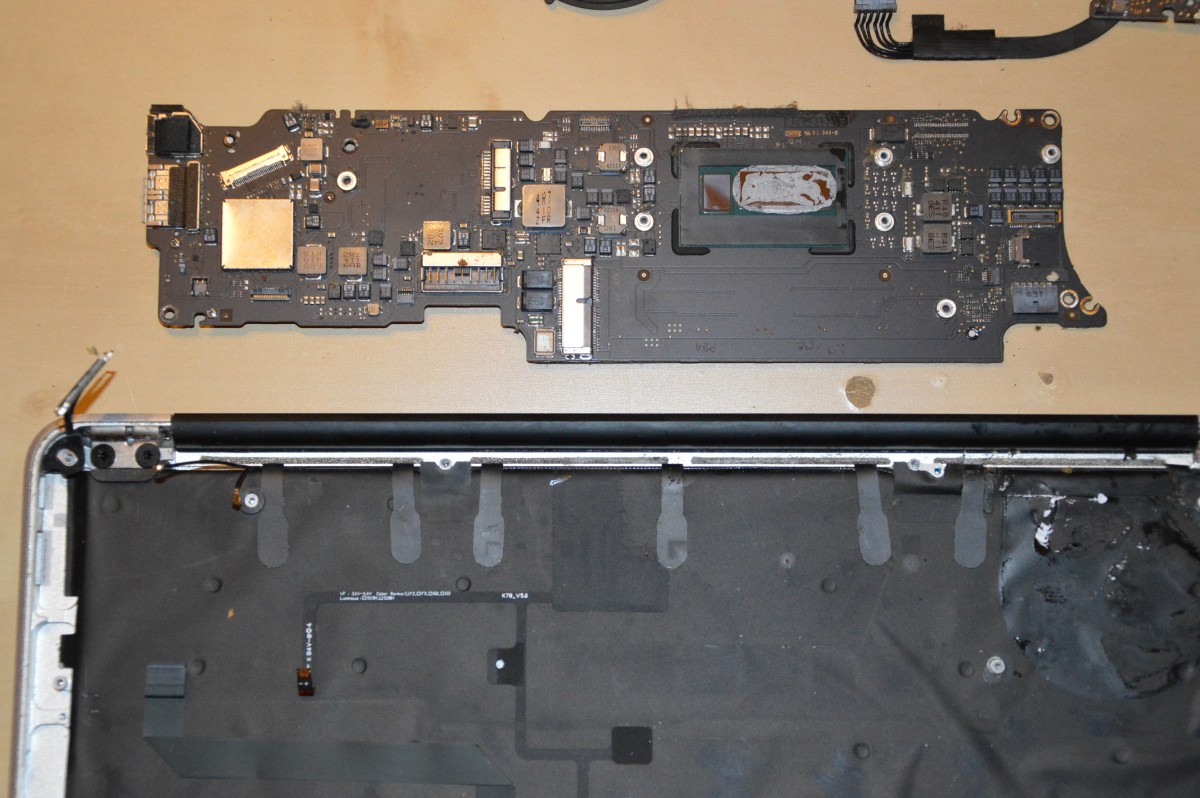

5. Po odšroubování všech šroubků a po odpojení všech součástí můžeme přistoupit k vyjmutí základní desky MacBooku a tímto se dostáváme k samotnému jádru (tedy klávesnici). Ještě než se dostaneme k samotné klávesnici, je zapotřebí opatrně odpojit podsvětlení a sloupnout celou tmavou folii. Zde doporučuji být opravdu obezřetný a postupovat velmi pomalu a opatrně, stačí jedno silnější potáhnutí a folie se roztrhá, případně se přetrhnou kontakty podsvětlení.

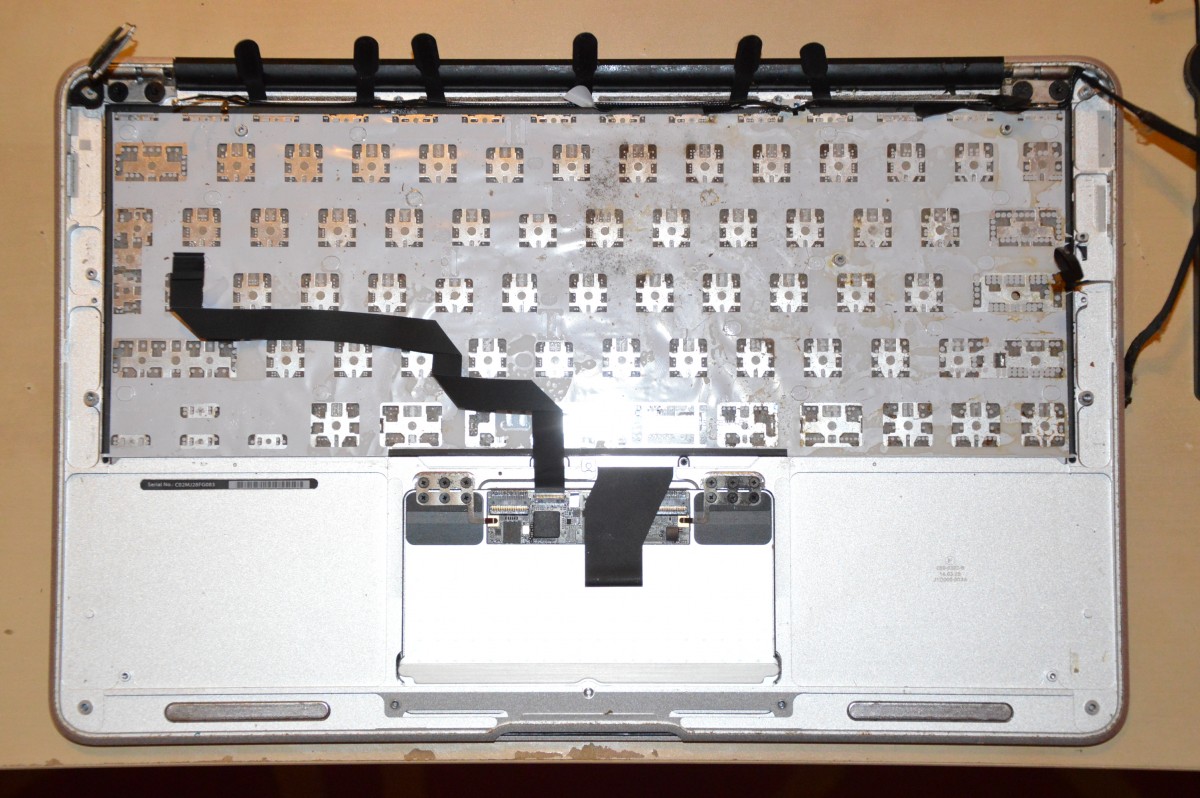

6. Jakmile máme fólii sundanou, tak jsme již téměř u klávesnice, nyní je zapotřebí opatrně sloupnout ochranou folie, ta je již trochu pevnější, než jemná folie s podsvětlením v předchozím kroku.

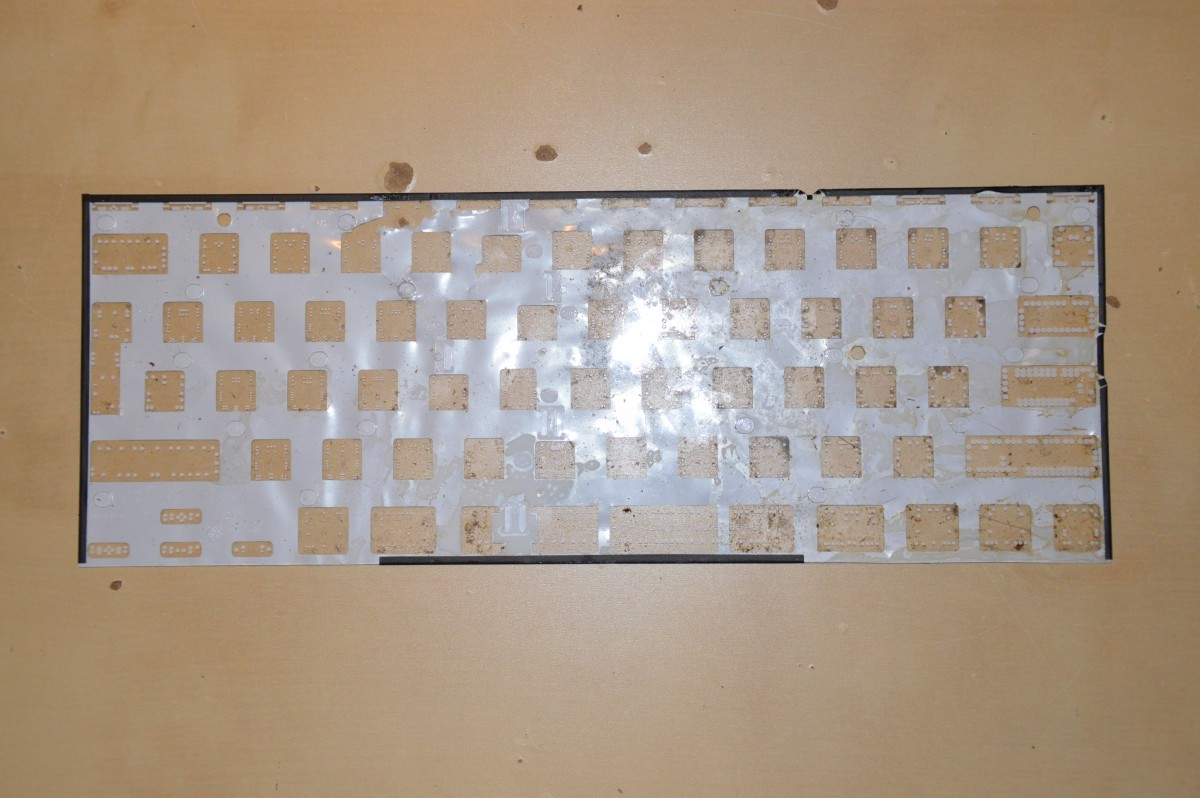

7. Samotná folie vypadá takto:

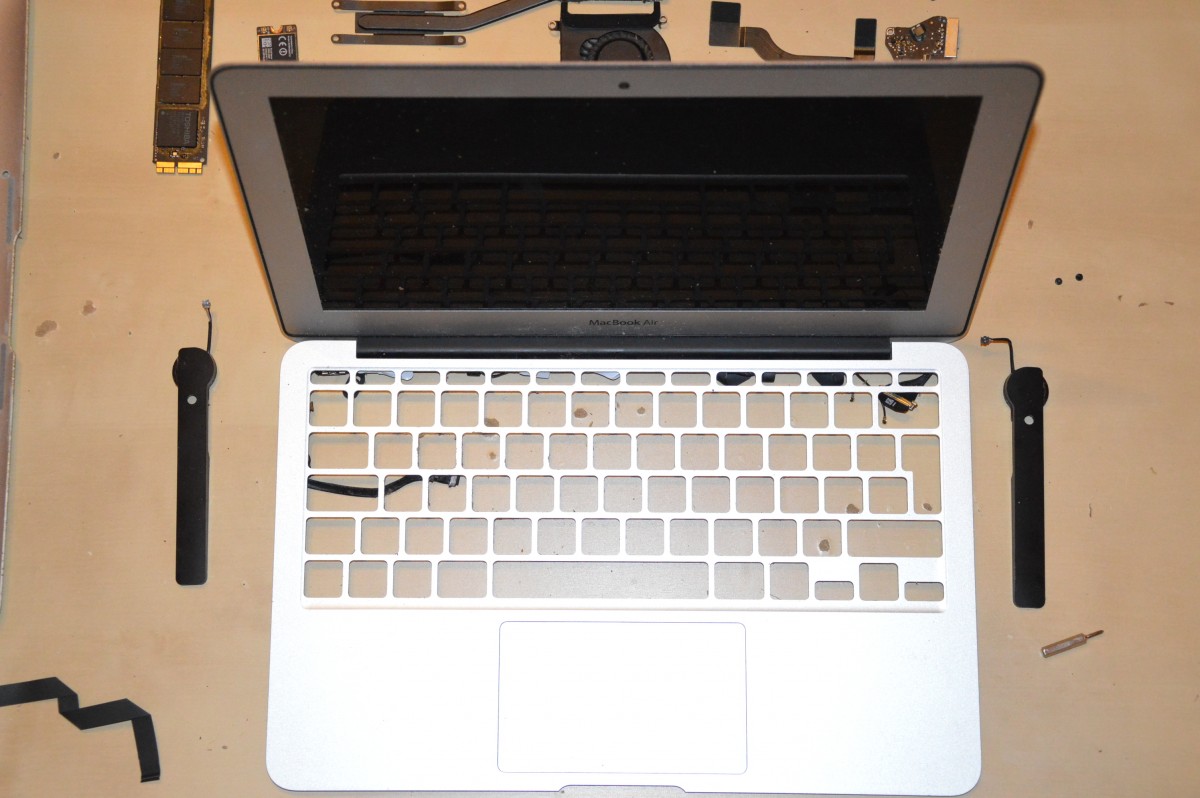

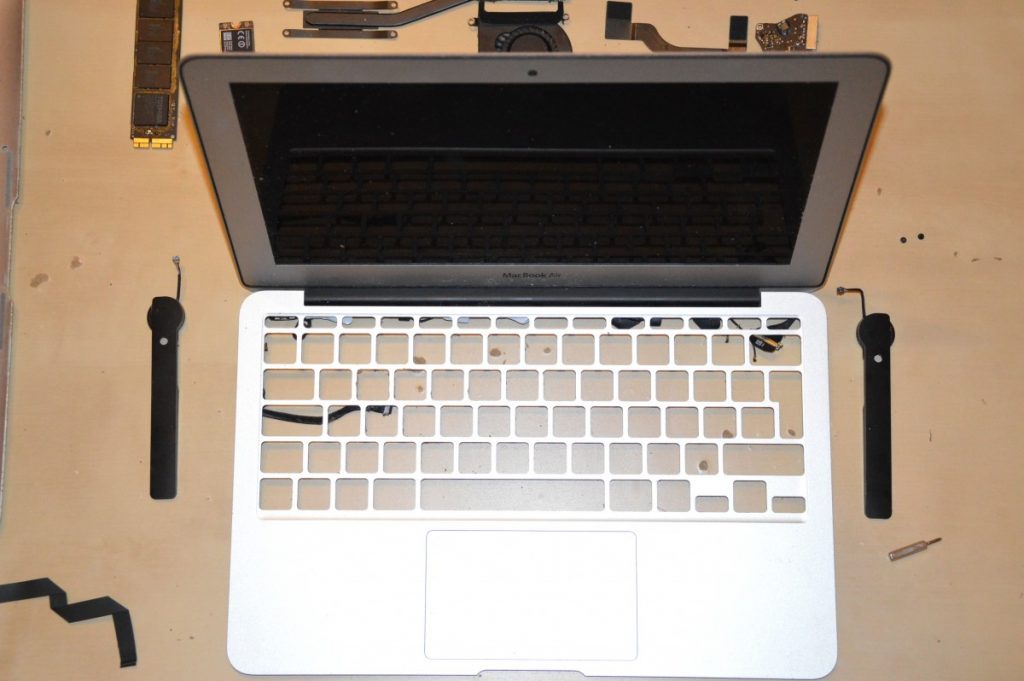

8. Jakmile máte všechny části odpojeny a folie “strhány”, tak je zapotřebí jemně odlomit asi 30 nýtů a odšroubovat okolo 30 malých šroubků. Poté můžete klávesnici jednoduše odejmout. Tento krok hodnotím jako nejnáročnější, jelikož nýty nejsou zrovna dobře odlamovat a musíte dbát na to, abyste šasi MacBooku nepokřivili nebo nepoškrábali. Jakmile máte nýty odebrané, klávesnici jednoduše vyklopíte a máte hotovo. Nyní vybalit novou klávesnici a celý postup ve zpětném pořadí zopakovat. Novou klávesnici již nenýntujte, pouze přišroubujte 🙂

Jak výrazně zrychlit práci na mém starém notebooku?

Sám vlastním jeden z prvních netbooků, který je osazen pamětí RAM 1GB, jednojádrovým CPU Intel Atom a 250GB pevným diskem a občas jsem při práci například na dovolené ztrácel trpělivost. Do jisté míry se může problém s rychlostí nabíhání operačního systému, spouštění služeb a načítání aplikací vyřešit reinstalací operačního systému, do kterého se nainstalují jen nejnutnější potřebné aplikace. Ovšem i časem používání bez instalace jakýchkoliv uživatelských aplikací, her, atd. se systém neustále zpomaluje z důvodů instalací různých aktualizací, ať již se jedná o Javu, produkty Adobe, a nebo updaty od Microsoftu.

Máte-li progresivní povahu a rádi trochu zaexperimentujete, vyzkoušejte na vašem „staříčkovi“ trochu netradiční operační systém, který vám může přinést pohodlnější a rychlejší práci. Zmiňovaným operačním systémem je dnes již poměrně známý systém především pro chytré telefony – Android. Na mobilním telefonu nebo tabletu jej zná asi téměř každý, ale proč jej nepoužít i pro váš notebook?

Co vše budu pro instalaci potřebovat?

Pro instalaci operačního sytému Android na Váš notebook nebo notebook budete potřebovat následující:

• Notebook nebo počítač s operačním systém windows (poslouží k vytvoření bootovatelného flash disku).
• Prázdný flash disk o velikosti alespoň 1GB.
• Aplikaci UNetbootin pro vytvoření bootovatelné flashky.
• Image operačního systému android.

Instalace operačního systému Android krok za krokem.

• Vytvořte si na vašem zařízení, na kterém budete vytvářet bootovatelný flash disk, složku s názvem „AndroidBoot“ na disku C:. (Cesta bude tedy vypadat takto – C:\AndroidBoot)
• Stáhněte si aplikaci Unebootin do uvedené cesty C:\AndroidBoot. Tato aplikace volně stažitelná z internetu. Pro stažení můžete využít odkaz zde.
• Stáhněte si obraz instalátoru operačního systému Android (opět do C:\AndoridBoot). Zde si můžete vybrat, kterou konkrétní verzi budete chtít použit. Z vlastní zkušenosti mohu říct, že se může stát, že Vám nemusí úplně nejnovější na vašem zařízení fungovat (může zde být problém s ovladači k webové kameře, wifi kartě, atd.) Pokud byste narazili na problém s nekompatibilitou mezi instalátorem a vašim notebookem nebo nebookem, vyzkoušejte starší verzi instalátoru. Pro tento návod jsem použit verzi 4.4-RC1.

Pozn: Po provedení bodů 1-3 byste měli mít nachystanou strukturu jako na následujícím obrázku.

• Nyní můžeme přistoupit k vytvoření bootovatelného flash disku. Připojte váš USB Flash disk do USB.  Spusťte aplikaci Unetbootin (v mém případě C:\AndroidBoot\unetbootin-windows-585.exe). Postupujte dále dle obrázku.

1. 1. 1. Vyberte „obraz disku“
      2. Zvolte cestu umístění obrazu (C:\Androidboot\android-x86-4.4-RC1)
      3. Potvrďte volbu kliknutím na „Otevřít“
      4. Vyberte typ „USB disk
      5. Zkontrolujte, že se písmeno jednotky shoduje s písmenem USB Flash disku ve vašem operačním systému
      6. Potvrďte volby kliknutím na „OK“ a vyčkejte na dokončení vytvoření bootovatelné flashky. Po dokončení klikněte pouze na „Ukončit“ .
      7. Zkontrolujte, že je váš flash disk připraven. Stačí rozkliknout písmeno, pod kterým se flash disk hlásí ve vašem operačním systému. (V mém případě F:, měli byste vidět adresářovou strukturu, jako na obrázku níže.)

• Vyjměte flash disk z počítače nebo notebooku, který sloužil pro přípravu a připojte vyvtořený bootovatelný flash disk k vašemu netbooku nebo notebooku, na který chcete nainstalovat operační systém Android.
• Pravděpodobně bude zapotřebí změnit pořadí bootovatelných zařízení (tento postup se může lišit podle typu notebooku). Je zapotřebí přistoupit do rozhraní BIOS a změnit zde pořadí, aby náš vytvořený flash disk byl na prvním místě. Nejčastěji se u starších notebooků přistupuje do BIOSu stisknutím („mačkáním“) klávesy DEL po spuštění notebooku (u novějších typů to může být i F2, případně jiné – tyto klávesy můžete najít na stránkách výrobce vašeho notebooku). Pokud byla daná klávesa stisknuta ve správný čas, měla by se vám zobrazit podobná obrazovka jako na obrázku níze.

• Přepněte se na záložku „Boot“ a přesuňte váš flash disk na první pozici (zpravidla klávesou +). Označení se může opět lišit podle typu notebooku, flash disk může být označen jako USB device, Removable Device, název disku (např: Kingston 8GB, Silicon Power, atd.). Po přesunutí flash disku na první pozici změnu potvrďte (zpravidla klávesou F10) a zvolte „ a zvolte „YES“. Notebook by se měl restartovat a po restartu by již měl nabootovat instalátor operačního systému Android.
• Po spuštění instalatoru zvolte možnost „Installation – Install Androd-x86 to harddisk

• Zvolte možnost Create/Modify partitions

• Vyberte New -> Primary a potvrďte klávesou ENTER.

• Vyberte možnost Bootable a potvrďte klávesou ENTER. Přejděte šipkou vpravo na položku Write, potvrďte klávesou ENTER a napište „yes“ (všechna data na vašem disku budou po potvrzení smazána a bude vytvořen nový oddíl pro operační systém Android). Po zapsání konfigurace a vytvoření diskového oddílu přejděte opět šipkou vpravo na možnost Quit a potvrďte klávesou ENTER.
• Zvolte nově vytvořený oddíl (sda1 Linux)
• Jednotku bude zapotřebí naformátovat, zde je několik možností. Asi bych se v tomto případě přiklonil k formátu EXT2, který používají Unixové systémy, kterým je i Android. Zvolte EXT2 a potvrďte „OK“ a v dalším kroku zvolte „YES“ pro naformátování do nového systému souborů.

• Po dokončení formátování nové jednotky se vám zobrazí dotaz, zda chcete nainstalovat zavaděč GRUB. Zde zvolte v každém případě „YES“. Poté se již spustí instalace operačního systému.

• Po instalaci ještě vytvoří instalátor oddíl pro uživatelská data. Zde bych nechal hodnoty ve výchozím stavu a pouze pokračoval potvrzením „YES“ a stiskem klávesy ENTER.
• Instalace je dokončená. Nyní zvolte možnost Run Android-x86. Pokud vše proběhlo tak, jak mělo, měli byste již pozorovat nabíhání operačního systému.

• Na závěr je již jen zapotřebí operační systém přizpůsobit a nastavit jazyk, časové pásmo a další uživatelské volby, jako když si koupíte nový smartphone nebo tablet, který ještě nebyl spuštěn.

• A je nainstalováno!
